Konstruktionssysteme

Mehrjährige Erfahrungen beim Bau von Passivhäusern sind ein ausgezeichnetes Fundament für die weitere Entwicklung unserer Häuser.


Schon Heute mit dem Standard der Zukunft

NIEDRIGSTENERGIE-HAUSSTANDARD LUMAR

Die Europäische Richtlinie gibt über die Energieeffizienz von Gebäuden vor, dass mit dem Jahr 2020 alle Neubauten als Niedrigstenergie-Häuser gebaut werden müssen, die ein Minimum an Energie verbrauchen, die sie wiederum größtenteils aus erneuerbaren Energiequellen gewinnen.

Lumar ist hier schon einen Schritt weiter: Bereits seit der Einführung unseres Passivhauses erfüllen wir die nun eingeforderten Standards bezüglich Energieklasse und -effizienz. Wir können somit auf mehr als 10 Jahre Erfahrung in der Planung und im Bau von Niedrigstenergie-Häusern zurückgreifen und verfügen schon heute über entsprechende bewährte Konstruktionssysteme.



DIE LÖSUNG HEISST TECHNOLOGIE UND OPTIMIERUNG

Nach vielen Jahren am Markt haben wir eine durchdachte Palette an Konstruktionssystemen zur Verfügung. Jedes einzelne bietet die beste Kombination von Materialien und sonstigen Hauselementen für eine bestimmte Energieklasse. Durch unsere intensive Forschung und Erfahrung ist es uns gelungen, ein passendes Verhältnis zwischen Qualität und Preis und einen niedrigen CO2-Emissionswert beim Bau jedes einzelnen Hauses zu erreichen.



DIFFUSIONSOFFENES BAUEN ALS STANDARD

Modernes Bauen berücksichtigt immer auch die Tatsache, dass man heute mehr denn je viel Zeit in den vier Wänden verbringt und das Eigenheim daher ein sehr hohes Niveau an Wohnkomfort bieten muss. Das gelingt u.a. durch entsprechend helle und lichtdurchflutete Wohnräume und die richtige Auswahl von Materialien. Im Sinne der Optimierung des gesamten Objekts baut Lumar seine Häuser als diffusionsoffene Systeme. Diese zeichnen sich durch ihre Fähigkeit aus, die verbrauchte Luft und den Wasserdampf der in den Räumen laufend entsteht, durch die Konstruktion entweichen zu lassen. Als Wärmedämmung arbeiten wir mit Materialien, die gute technische Eigenschaften aufweisen – etwa Holzfasern, Zellulose und Mineralstoffe – und zum besseren Wohnklima beitragen.


Außenwände

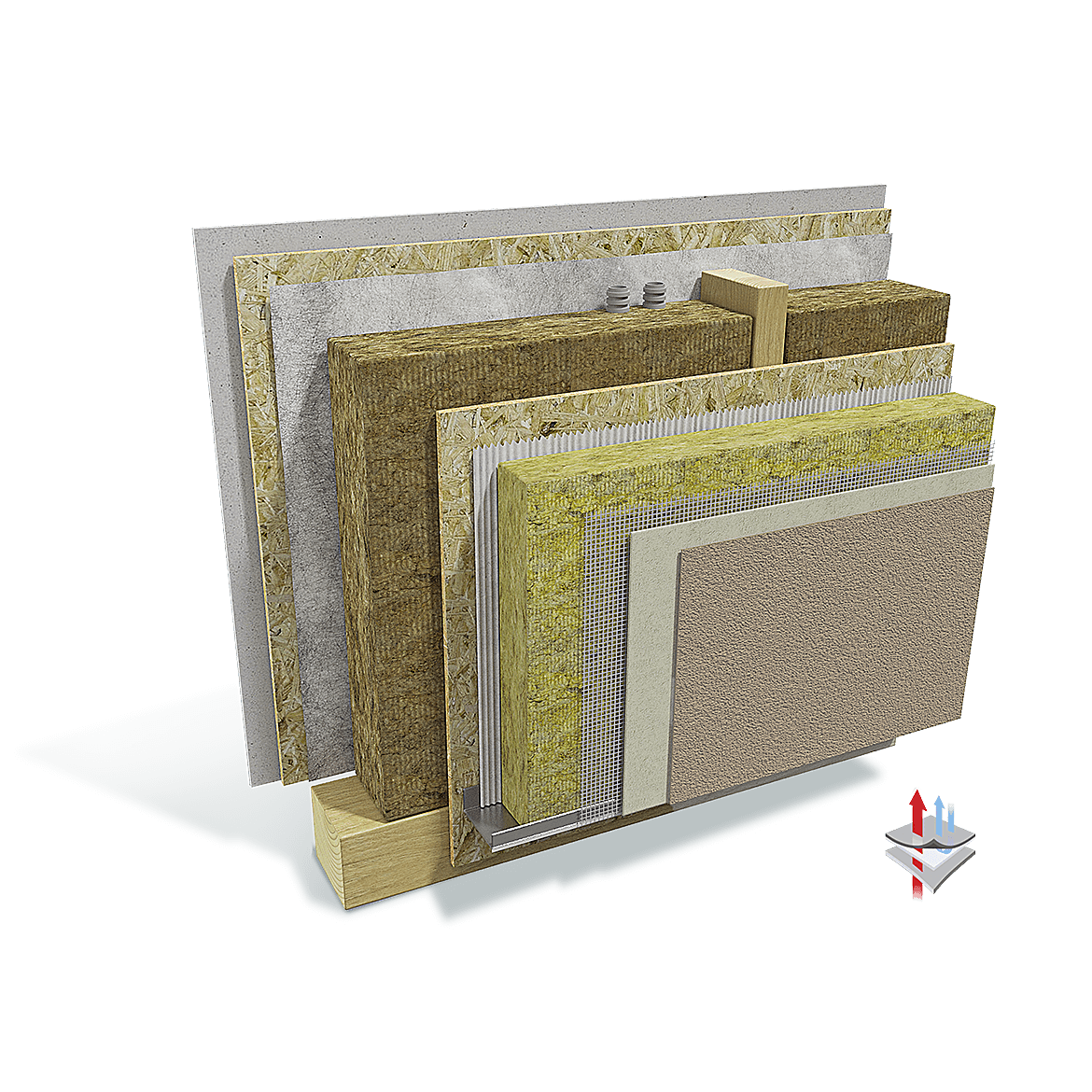

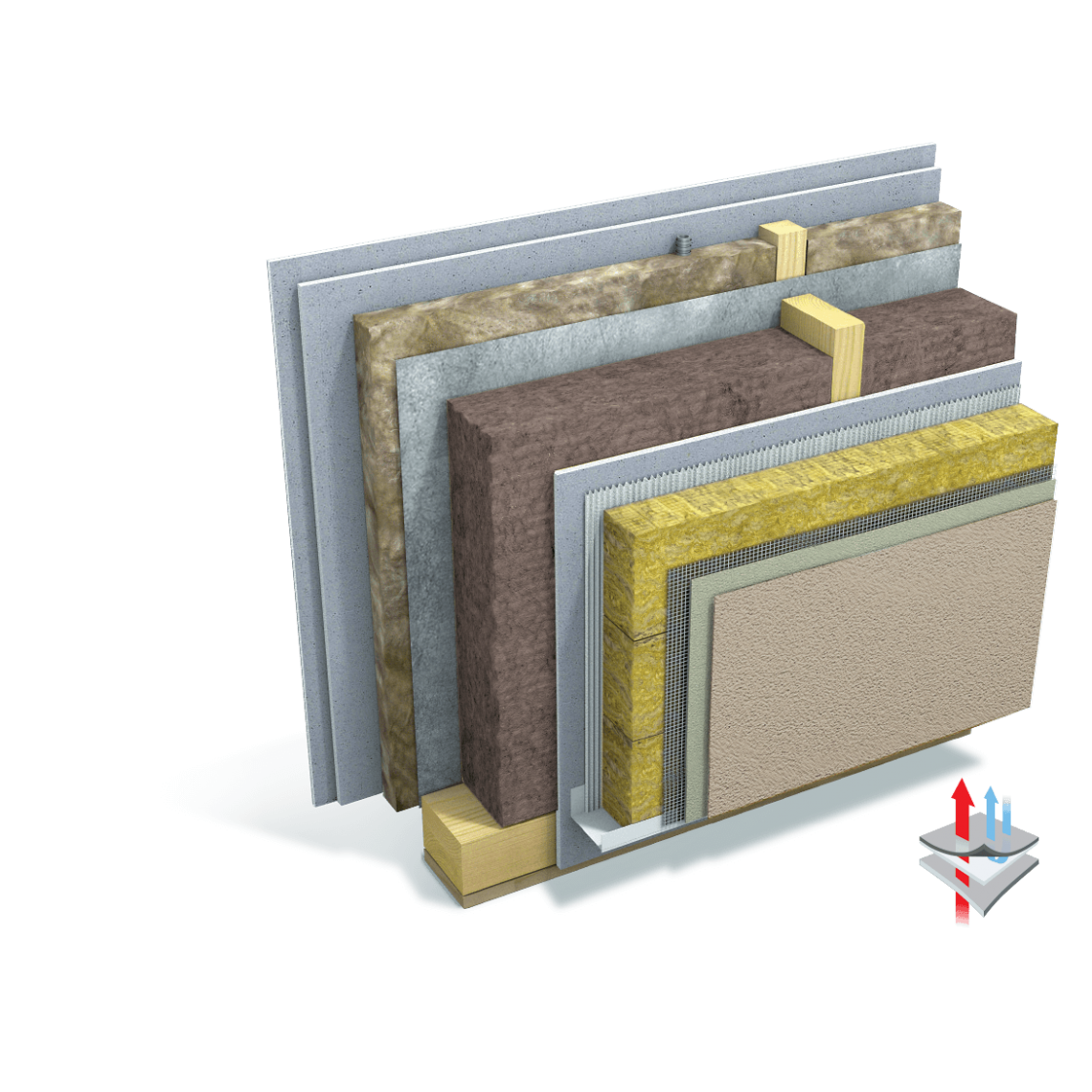

Lumar Prestige 3.0

TECHNISCHE BESCHREIBUNG

Das Konstruktionssystem LUMAR PRESTIGE 3.0 ist das Ausgangskonstruktionssystem für den Bau von Lumar-Häusern. Die Grundkonstruktion ist mit 160 mm Mineralwolle isoliert und bildet zusammen mit der mineralischen Fassadendämmung ein diffusionsoffenes Bausystem. Das Konstruktionssystem bietet sehr gute Wärmedämmeigenschaften. Die doppelte Verkleidung der Wände aus OSB-Platten (15 mm) in Kombination mit Gipsfaserplatten (10 mm) bietet ausgezeichnete Erdbebensicherheit, Schallschutz und ein angenehmes Wohnklima.



TECHNISCHE DATEN

01 Fassadenputz 2 mm
02 Vollflächig armierter Unterputz mit Gewebe 5 mm
03 Fassadendämmung 140 mm
04 OSB-Platte 15 mm
05 Holzständerkonstruktion 160 mm
  Wärme- und Schalldämmung 160 mm
06 Dampfsperre 0,2 mm
07 OSB-Platte 15 mm
08 Gipsfaserplatte 10 mm



WANDSTÄRKE 347 mm
WÄRMEDÄMMUNG 300 mm
Wärmedurchgangskoeffizient durch die Wärmedämmung 0,12 W/m2K
Wärmedurchgangskoeffizient bei Beachtung des Holzanteils 0,14 W/m2K

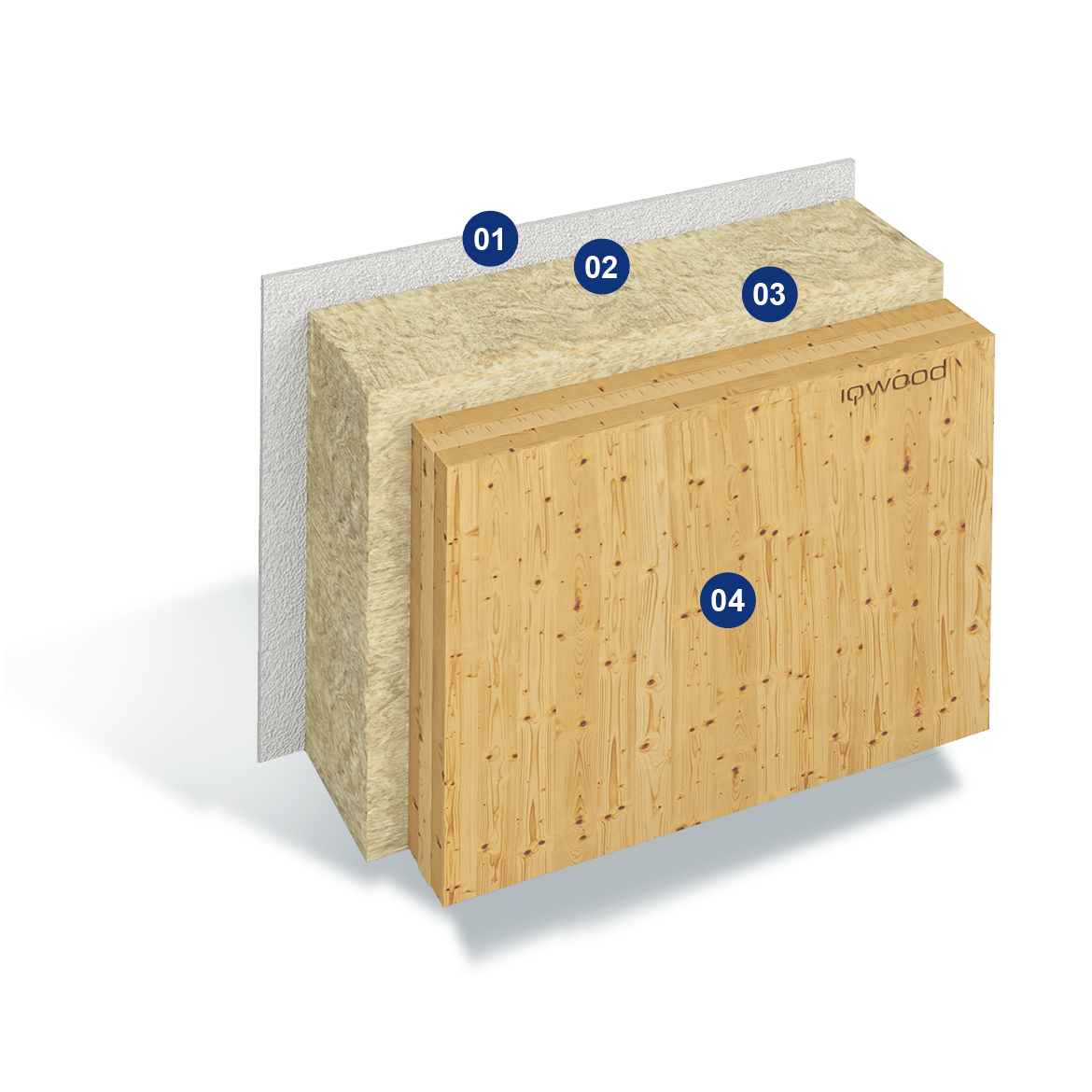

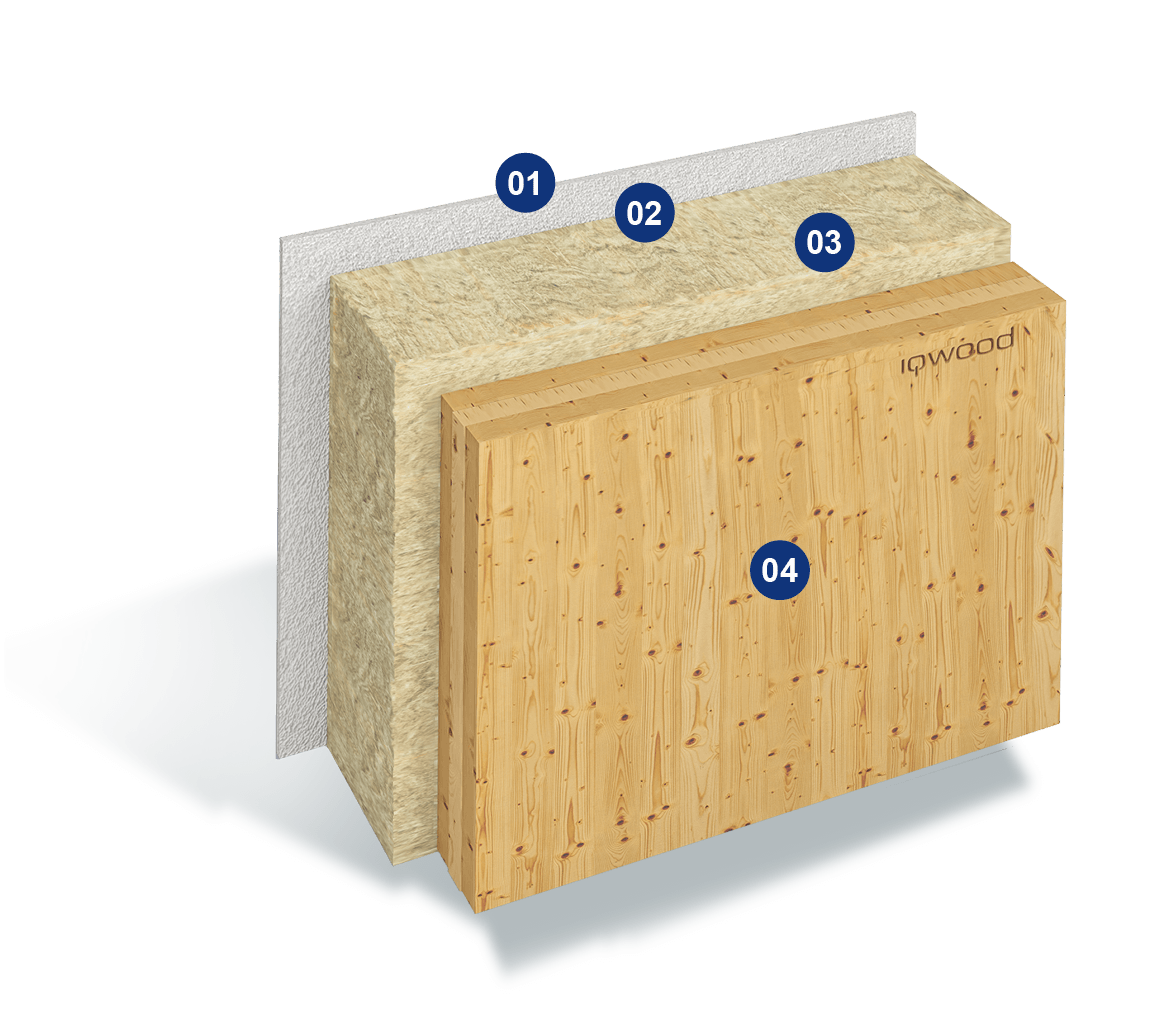

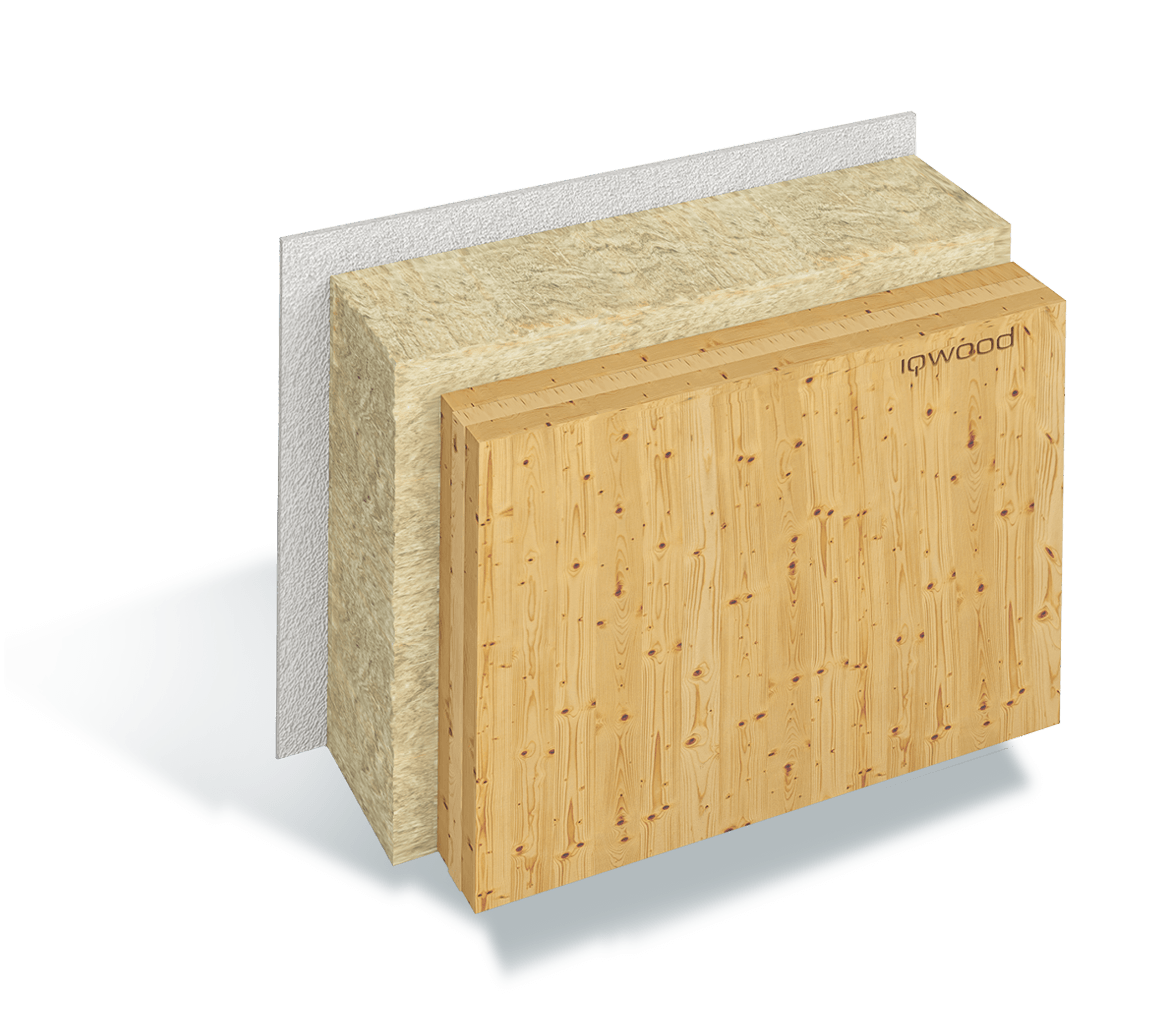

Lumar Massiv iQwood – DLT

TECHNISCHE BESCHREIBUNG

Für den Bau von Häusern mit massiver Holzkonstruktion bieten wir Ihnen das innovative Konstruktionssystem LUMAR MASIV iQwood an, das aus massivem Fichtenholz besteht und mit Buchenholzdübeln verbunden ist. Es handelt sich um ein diffusionsoffenes Konstruktionssystem, das vollständig ohne Klebstoffe oder andere chemische Zusätze hergestellt wird. Es bietet erstklassige Wohnqualität, ein gesundes Wohnklima und bietet gleichzeitig eine hohe technologische Raffinesse.

TECHNISCHE DATEN

01 Fassadenputz 2 mm
02 Vollflächig armierter Unterputz mit Gewebe 5 mm
03 Fassadendämmung 200 mm
04 iQwood Holzkonstruktion 90 mm



WANDSTÄRKE 297 mm
WÄRMEDÄMMUNG 200 mm
Wärmedurchgangskoeffiezient 0,15 W/m2K

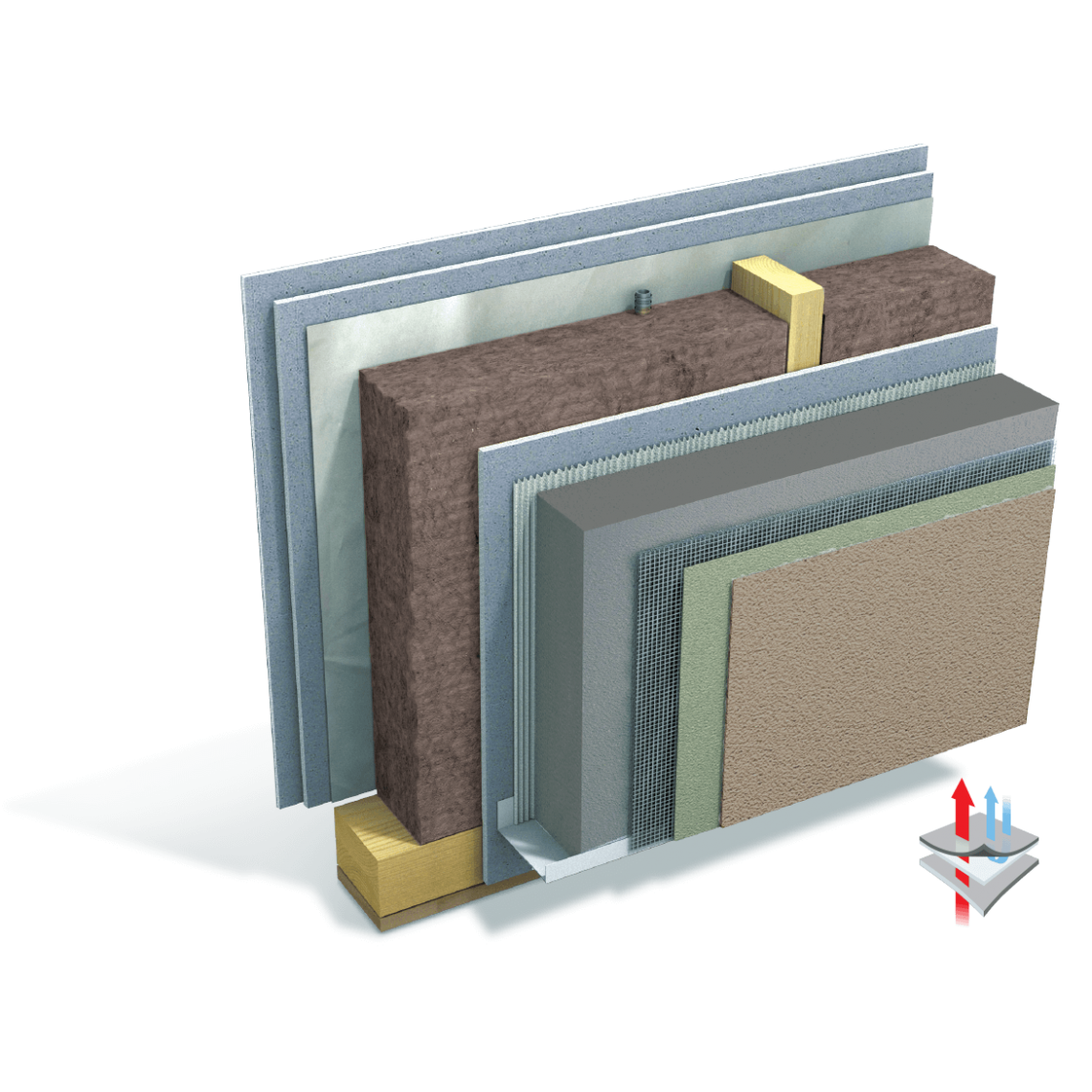

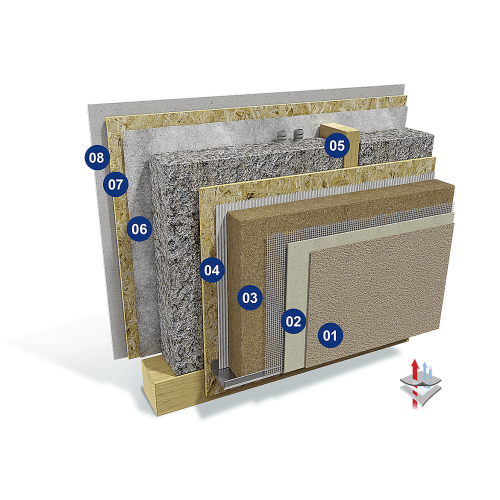

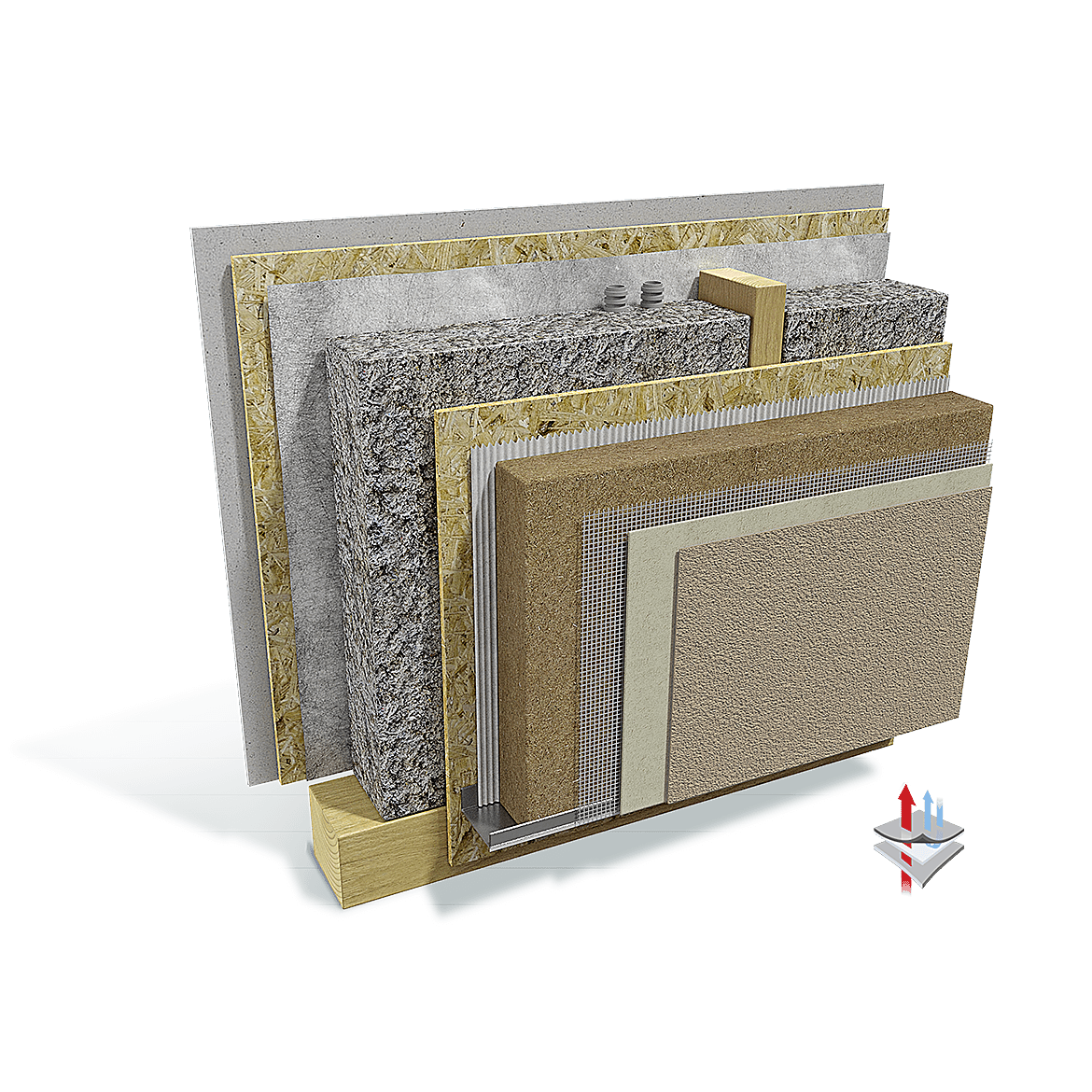

Lumar Prestige Eko 3.0

TECHNISCHE BESCHREIBUNG

Unter Berücksichtigung der Umweltauswirkungen der verbauten Materialien haben wir unser Grundkonstruktionssystem in das System LUMAR PRESTIGE EKO 3.0 weiterentwickelt. Es zeichnet sich durch die Verwendung natürlicher Dämmstoffe aus Zellulose und Holzfasern aus, die eine ausgezeichnete thermische Stabilität der Konstruktion und Schutz vor Sommerhitze bieten. Mit der Auswahl dieses Systems garantieren wir Ihnen auch ein energieeffizientes Zuhause.

TECHNISCHE DATEN

01 Fassadenputz 2 mm
02 Armiermörtel und Netz 3 mm
03 Fassadendämmung 140 mm
04 OSB-Platte 15 mm
05 Holzständerkonstruktion 160 mm
  Wärme- und Schalldämmung 160 mm
06 Dampfsperre 0,2 mm
07 OSB-Platte 15 mm
08 Gipsfaserplatte 10 mm



WANDSTÄRKE 347 mm
WÄRMEDÄMMUNG 300 mm
Wärmedurchgangskoeffizient durch die Wärmedämmung 0,12 W/m2K
Wärmedurchgangskoeffizient bei Beachtung des Holzanteils 0,13 W/m2K

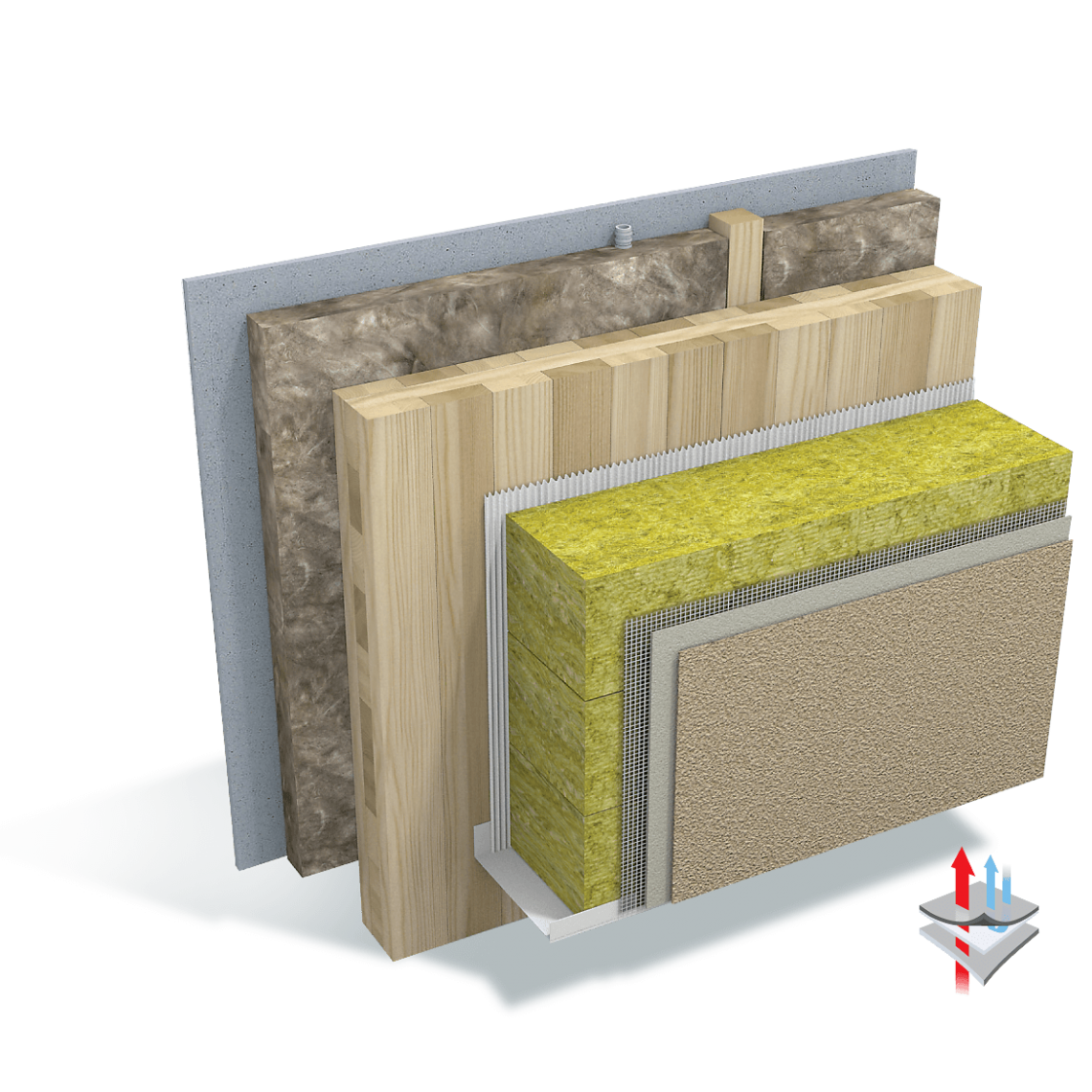

Lumar Massiv – CLT

TECHNISCHE BESCHREIBUNG

Das Konstruktionssystem LUMAR MASIV richtet sich an all jene, die bei der Hauskonstruktion eine massive Holzstruktur verwenden möchten. Die Tragkonstruktion besteht aus Kreuz verleimten massiven Holzplatten, die sowohl von außen als auch von innen mit Mineralfaserdämmung zusätzlich isoliert werden. Auf der Innenseite bildet dies eine 60 mm dicke Installationsebene, in der alle Installationen verlegt werden. Auf der Außenseite sind 200 mm Fassadendämmung verbaut. Anstelle von Mineralfaserdämmung kann auch Holzfaserdämmung verwendet werden. Dieses Konstruktionssystem wurde für anspruchsvollere architektonische Entwürfe entwickelt und richtet sich an alle, die ein Haus aus massivem Holz bauen möchten.



TECHNISCHE DATEN

01 Fassadenputz 2 mm
02 Vollflächig armierter Unterputz mit Gewebe 5 mm
03 Fassadendämmung aus Mineralwolle 200 mm
04 Massivholzkonstruktion 100 mm
05 Installationsebene 60 mm
  Mineralische Wärme- und Schalldämmung 60 mm
06 Gipskartonplatte 15 mm



WANDSTÄRKE 382 mm
WÄRMEDÄMMUNG 260 mm
Wärmedurchgangskoeffizient durch die Wärmedämmung 0,12 W/m2K
Wärmedurchgangskoeffiezient bei Beachtung des Holzanteils 0,13 W/m2K




Dächer

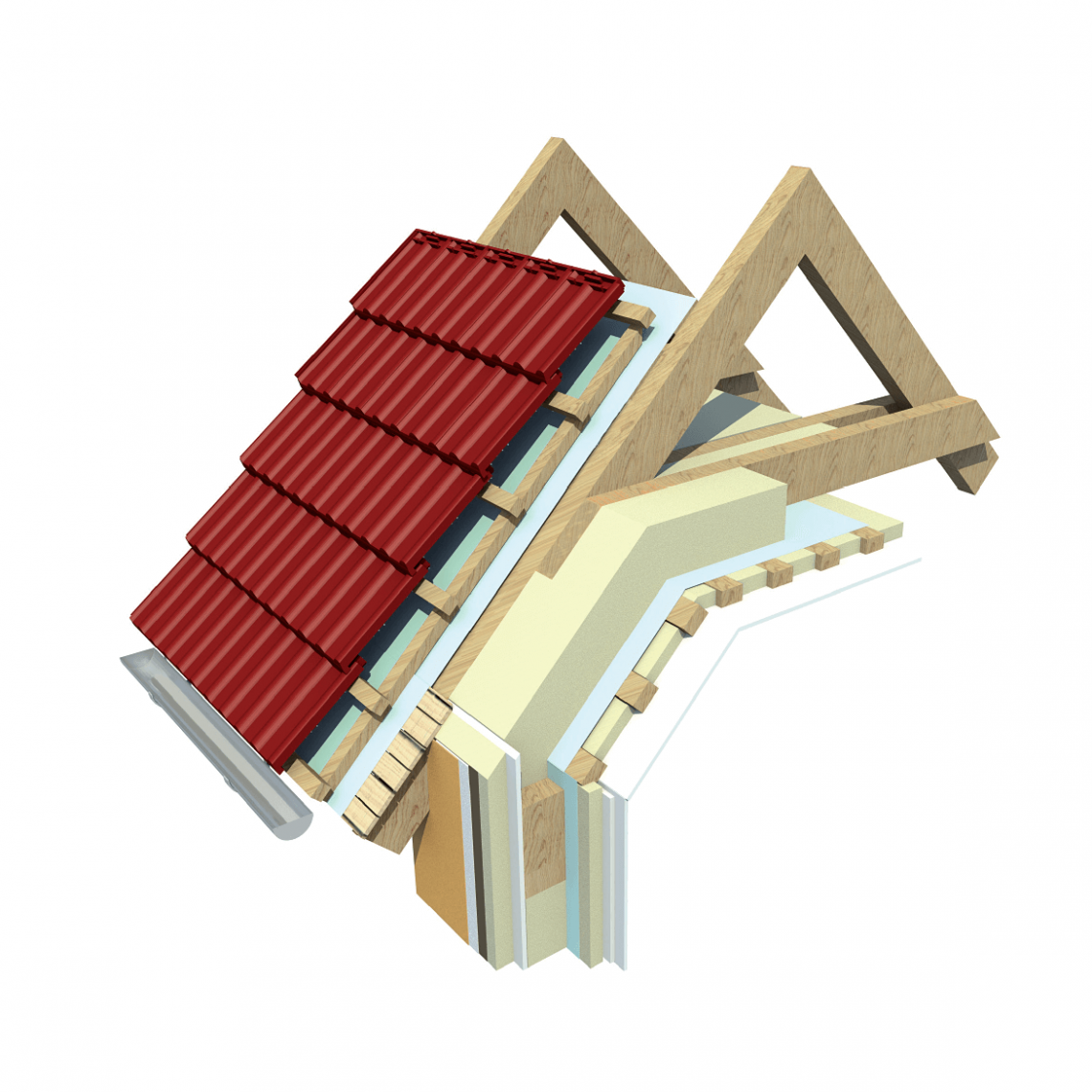

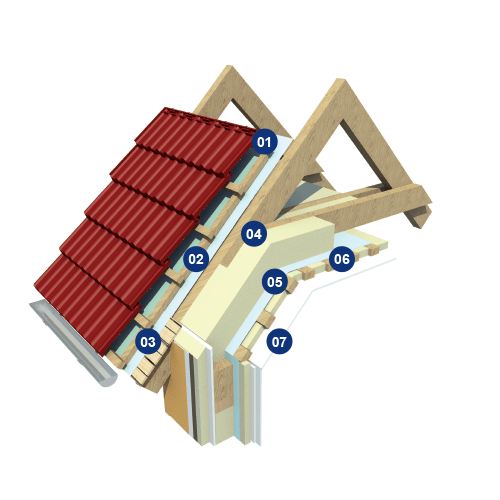

Dach Lumar

TECHNISCHE BESCHREIBUNG

Mit einer sorgfältig isolierten Dachkonstruktion vervollständigen wir die thermische Isolierung der Gebäudehülle, die die Grundlage für hohe Energieeffizienz bildet. In Dachgeschoss-Häusern besteht die Dachkonstruktion aus Holzsparren und Sparren, die vollständig mit Mineralwolle isoliert und mit einer zusätzlichen Unterkonstruktion auf der Unterseite versehen sind, in der die Installationen verlegt sind und zusätzlicher Raum für die Isolierung geschaffen wird. Mit einer Gesamtdicke von 300 mm bietet diese Isolierung eine gute Wärmedämmung. Auf der Innenseite ist sie mit Gipskartonplatten verschlossen, auf der Außenseite sind die Sparren mit hochwertigen Sekundärdachmaterialien geschützt, auf die Holzlatten zur Belüftung und Dacheindeckung angebracht sind.



TEHNISCHE DATEN

01 Dachlattung 50 mm
02 Konterlattung 70 mm
03 Sekundäre Dachdeckung 0,2 mm
04 Sparren 240 mm
  Mineralische Wärme- und Schalldämmung 240 mm
05 Dampfbremse 0,2 mm
06 Unterkonstruktion aus Holz 60 mm
  Mineralische Wärme- und Schalldämmung 60 mm
07 Gipskartonplatten 12,5 mm



DACHSTÄRKE 433 mm
WÄRMEDÄMMUNG 300 mm
U-Wert (durch die Wärmedämmung) 0,13 W/m2K
U-Wert (bei Beachtung des Holzanteiles) 0,15 W/m2K

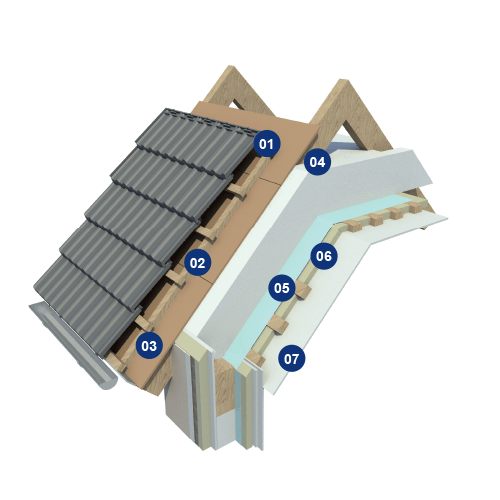

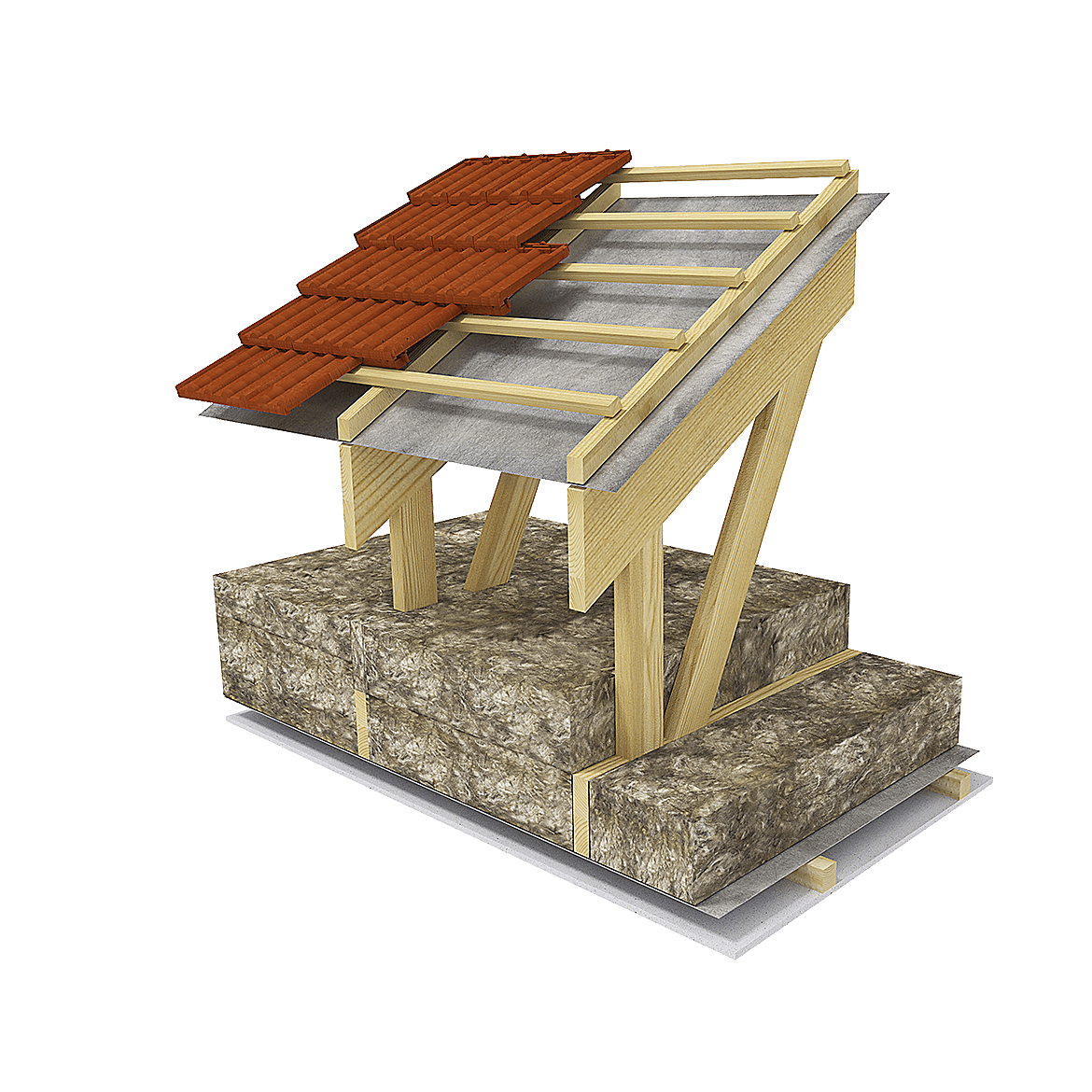

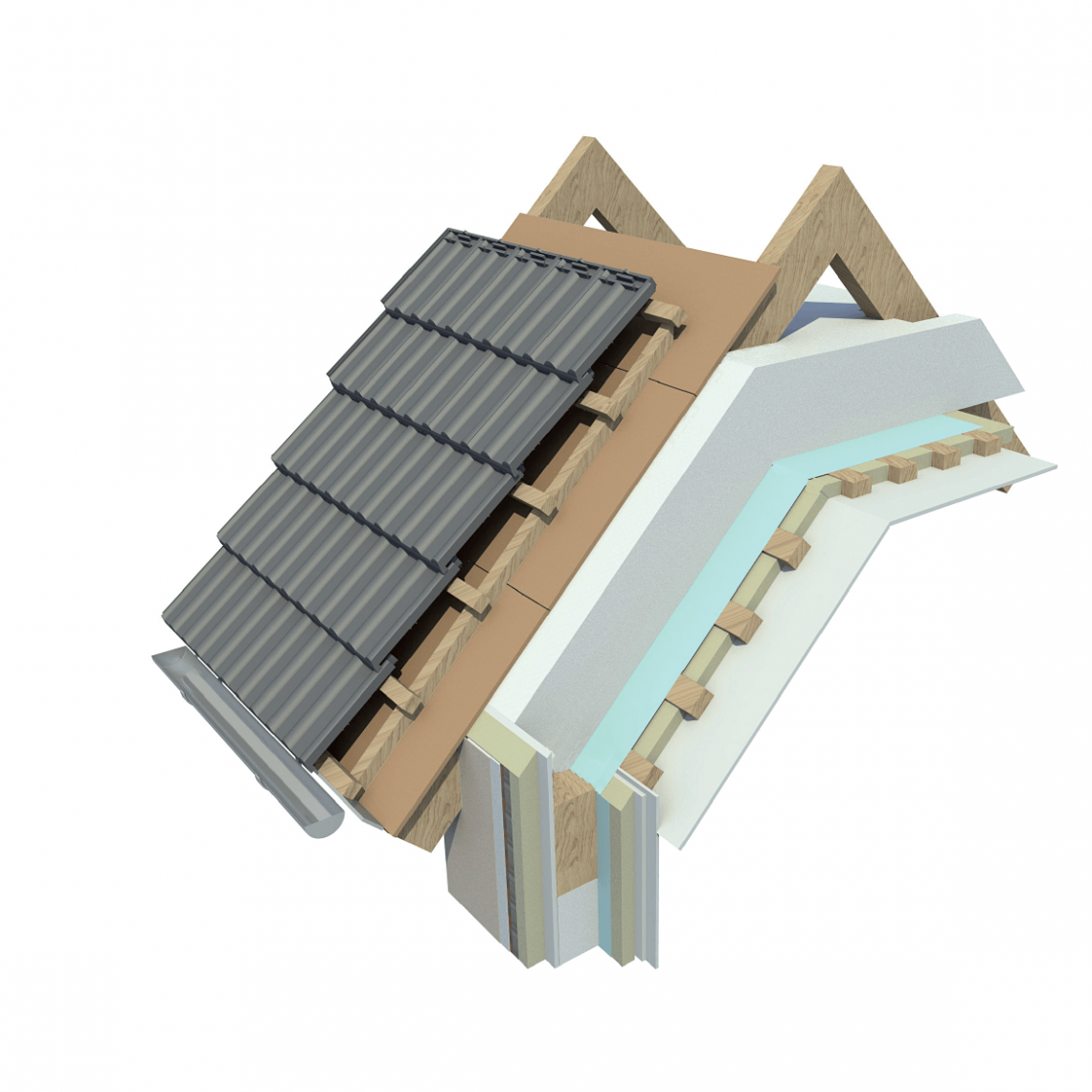

Dach Lumar Passiv

TECHNISCHE BESCHREIBUNG

Bei Häusern mit voller Geschosshöhe wird die Dachkonstruktion mit vorgefertigten genagelten Pfettenträgern ausgeführt. Diese sind mit 300 mm Mineralwolle isoliert, und durch geeignete Belüftung des Dachbodens wird Überhitzung im Sommer verhindert. Auf der Unterseite der Träger sind Leisten angebracht, in denen die Installationen verlegt sind. Die Konstruktion ist auf der Unterseite mit Gipskartonplatten verschlossen.

TECHNISCHE DATEN

01 Dachlattung 50 mm
02 Konterlattung 50 mm
03 Sekundäre Dachdeckung 0,2 mm
04 Sparren 300 mm
  Mineralische Wärme- und Schalldämmung 300 mm
05 Dampfbremse 0,2 mm
06 Dachlattung 60 mm
07 Gipskartonplatten 12,5 mm



DACHSTÄRKE 493 mm
WÄRMEDÄMMUNG 300 mm
U-Wert (durch die Wärmedämmung) 0,13 W/m2K
U-Wert (bei Beachtung des Holzanteiles) 0,13 W/m2K

Innenwände

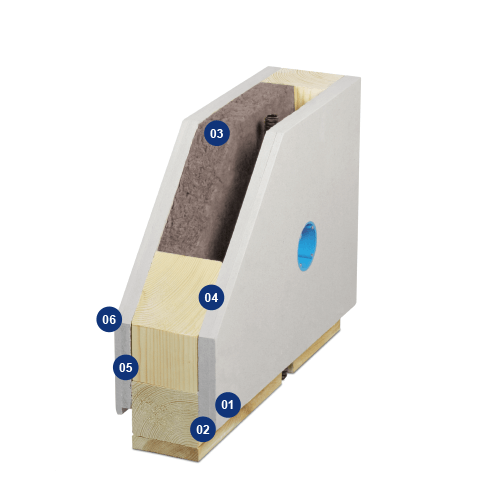

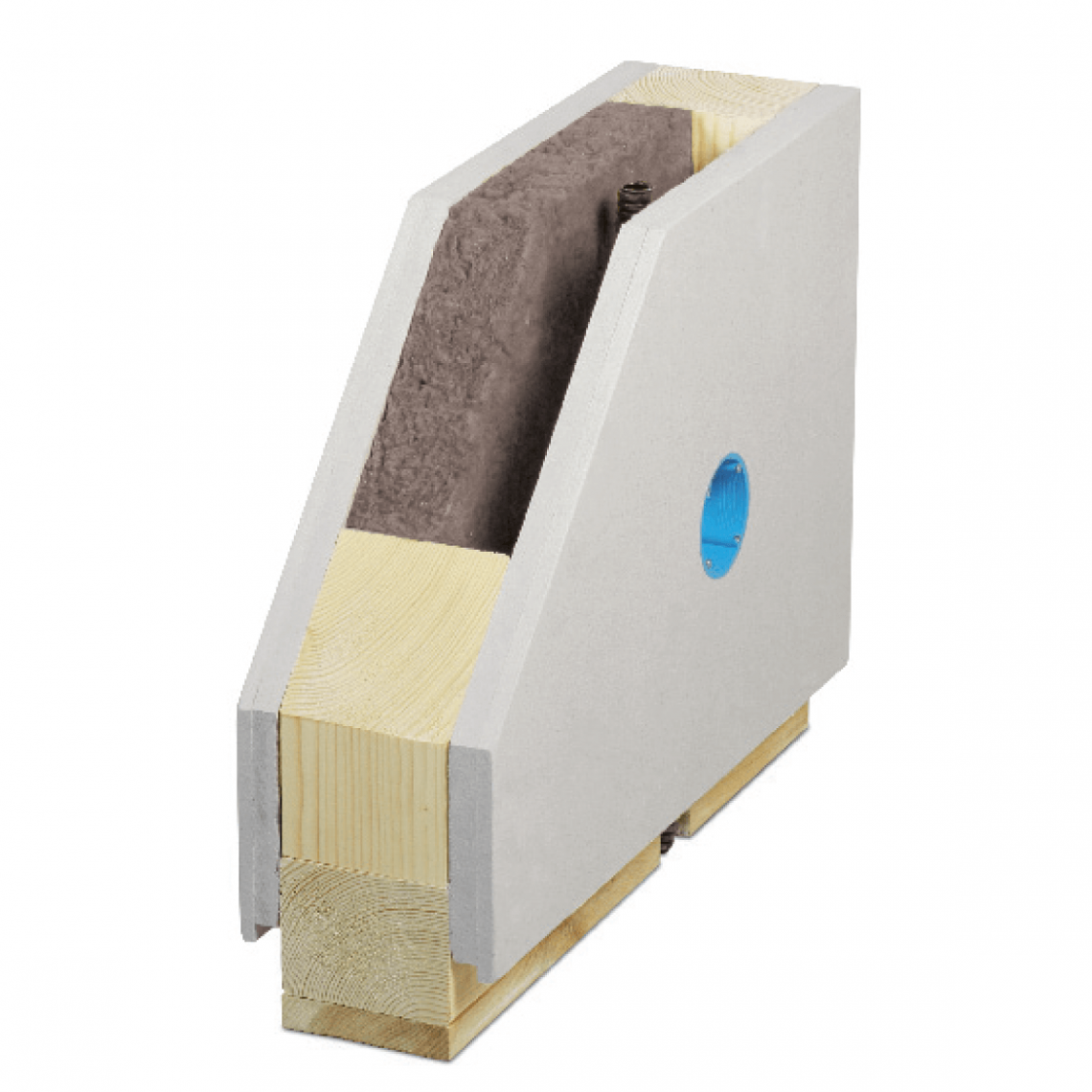

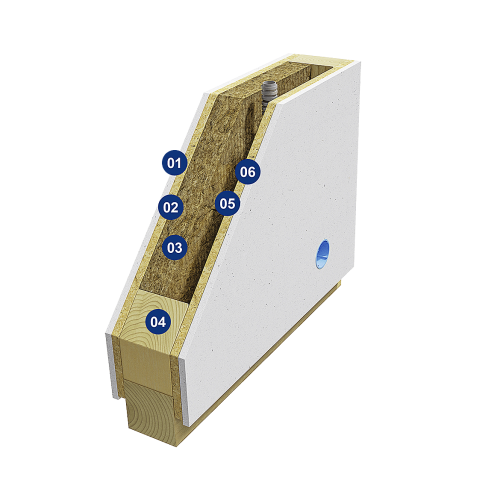

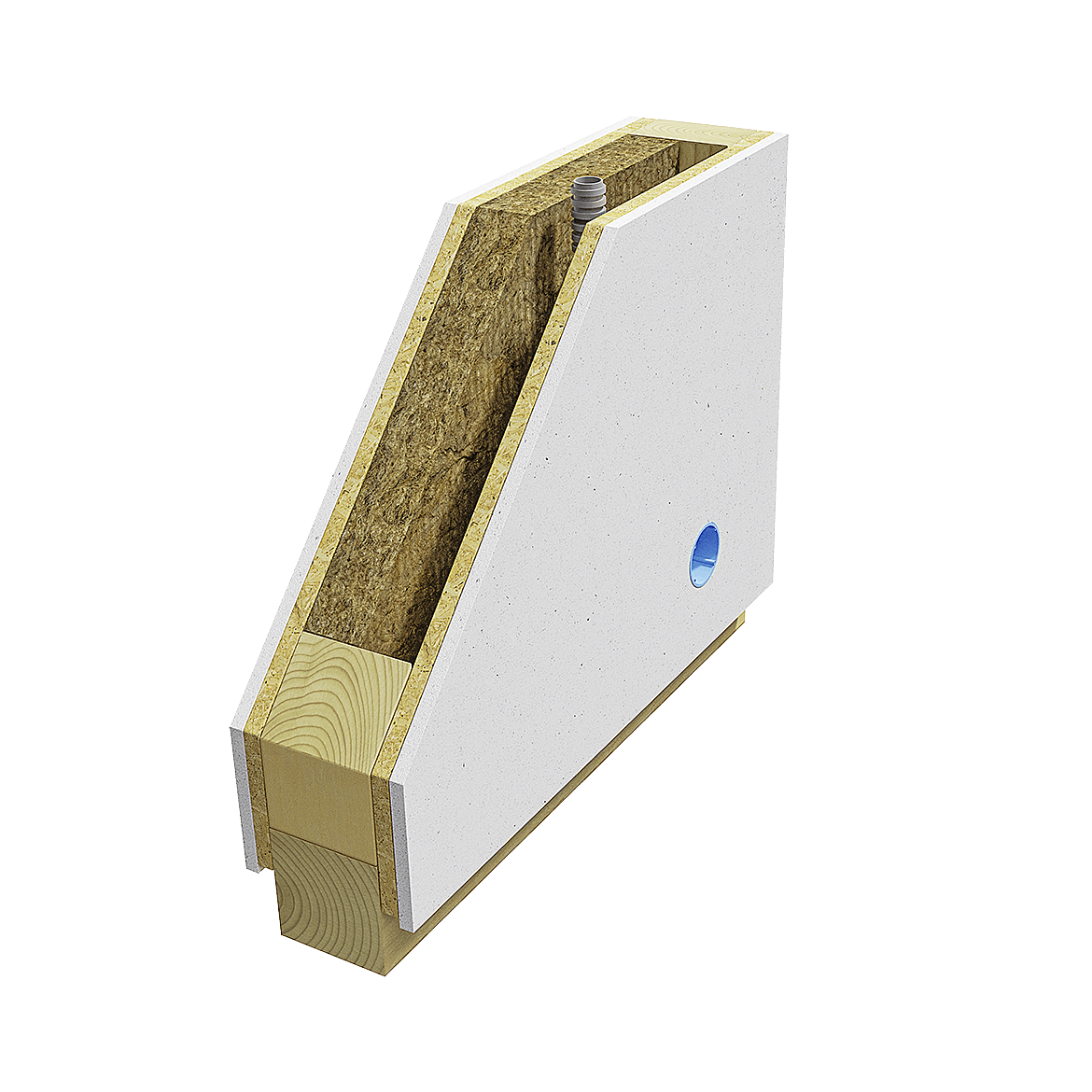

Innenwand Lumar 3.0

TECHNISCHE BESCHREIBUNG

Die Innenwände in Lumar-Häusern haben eine Dicke von 15 cm, und auch hier verwenden wir eine beidseitige Doppelverkleidung. Die Tragstruktur hat eine Dicke von 10 cm und ist mit 5 cm Schalldämmung gefüllt. Sie ist auf beiden Seiten mit einer Doppelverkleidung ausgestattet, bestehend aus einer 15 mm dicken OSB-Platte und einer 10 mm dicken Gipsfaserplatte. Die Doppelverkleidung bietet wichtige Vorteile im Bereich der Erdbebensicherheit, der Verhinderung von Haarrissen und der Möglichkeit, schwerere Lasten aufzuhängen.



AUFBAU VON AUSSEN NACH INNEN:

01 Gipsfaserplatte 10 mm
02 OSB-Platte 15 mm
03 Wärme- und Schalldämmung aus Mineralwolle 50 mm
04 Holzständerkonstruktion 100 mm
05 OSB-Platte 15 mm
06 Gipsfaserplatte 10 mm



WANDSTÄRKE 150 mm
Schallschutz Rw, R:: 47 db
Feuerwiderstand: REI 60

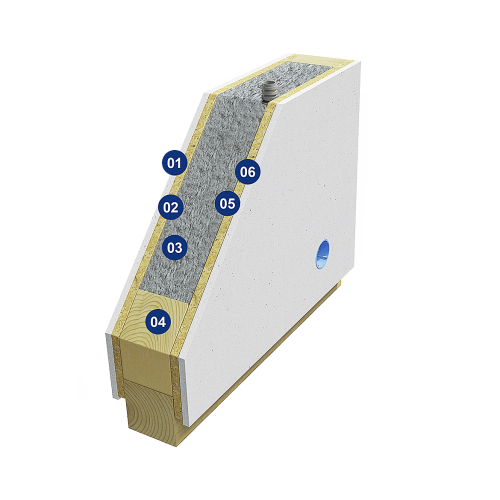

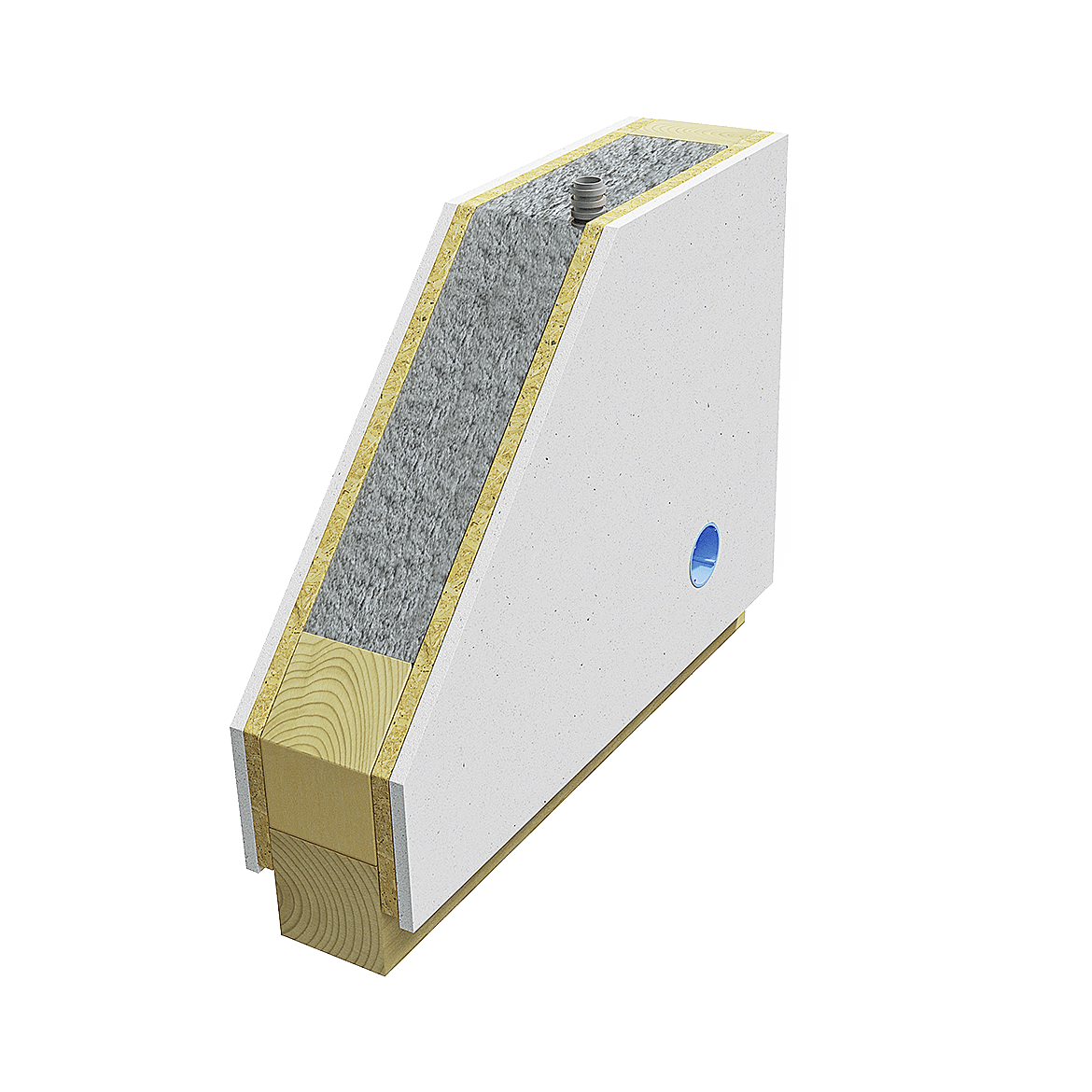

Innenwand Lumar Silent 3.0

TECHNISCHE BESCHREIBUNG

Die durchdachte Konstruktion der Innenwand trägt auch zu einer besseren Schalldämmung zwischen den einzelnen Räumen bei. Zu diesem Zweck haben wir die Innenwand LUMAR SILENT 3.0 entwickelt, als eine Erweiterung unserer Standardwand, die eine noch bessere Schalldämmung bietet. Die Tragstruktur ist vollständig mit Zellulosedämmung isoliert und mit einer Doppelverkleidung aus 15 mm dicken OSB-Platten und 10 mm dicken Gipsfaserplatten verschlossen. Zusätzlich ist zwischen der Verkleidung und der Konstruktion ein Dehnungsfugenband angebracht, das die Schallübertragung durch die Konstruktion reduziert.

AUFBAU VON AUSSEN NACH INNEN:

01 Gipsfaserplatte 10 mm
02 OSB-Platte 15 mm
03 Dilatationsband 50 mm
04 Unterkonstruktion aus Holz 100 mm
  Mineralische Wärme- und Schalldämmung 100 mm
05 OSB-Platte 15 mm
06 Gipsfaserplatte 10 mm



WANDSTÄRKE 150 mm
Schallschutz Rw, R:: 47 db
Feuerwiderstand: REI 60

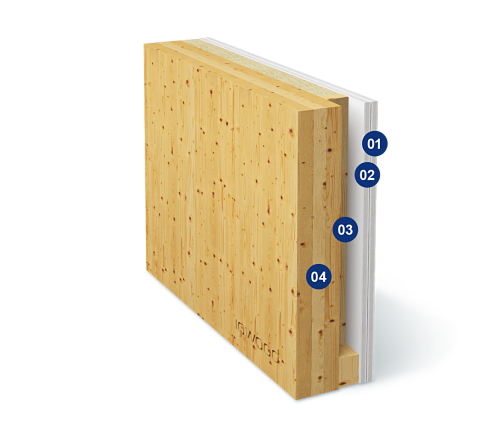

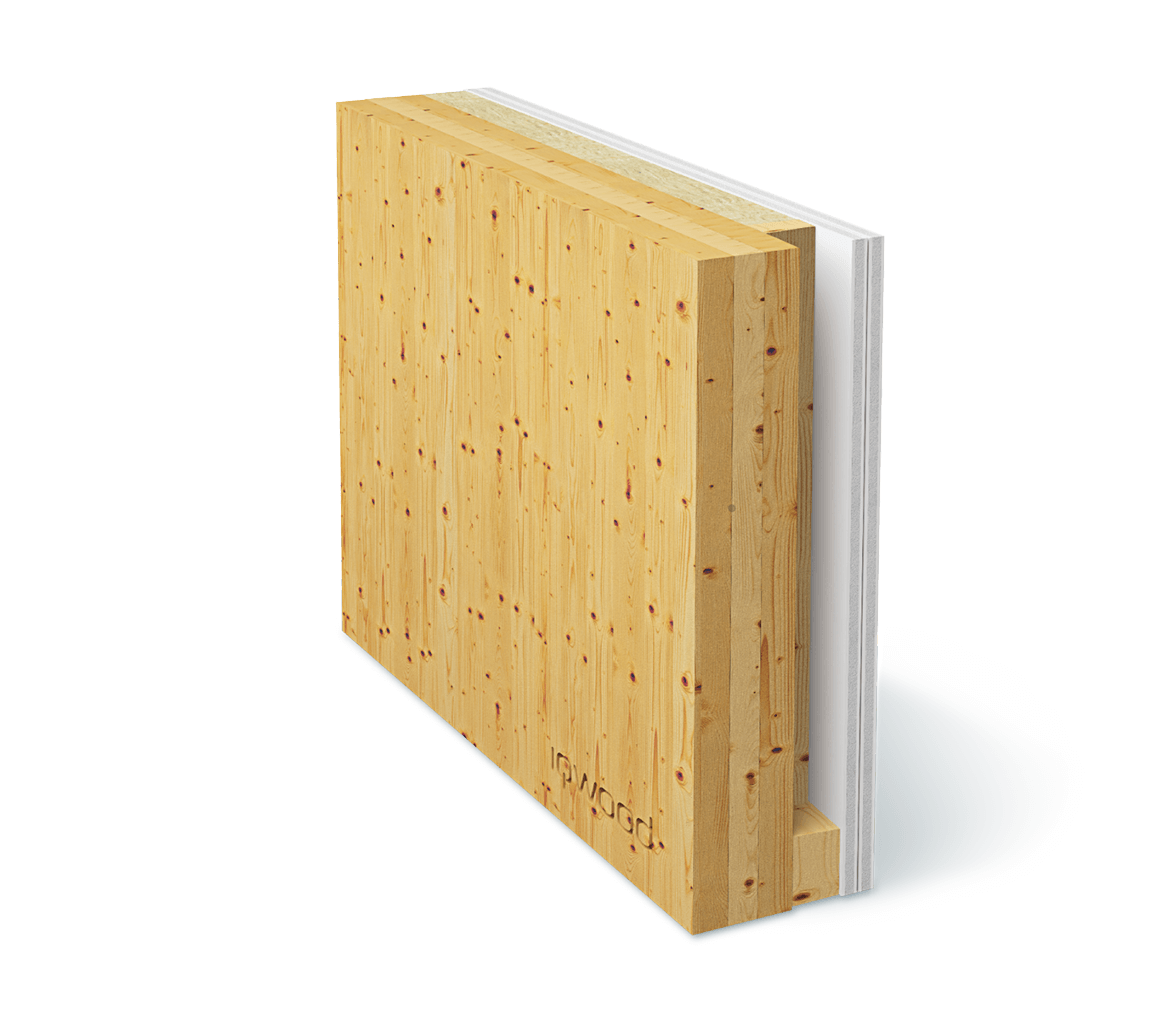

Innenwand Lumar iQwood

TECHNISCHE BESCHREIBUNG

Auch die inneren massiven Holzwände von Lumar iQwood werden aus Fichtenholz hergestellt, wobei die kreuzweise angeordneten Bretter mit Buchenholzdübeln verbunden sind. Die Dübel auf der inneren Seite können sichtbar sein oder unsichtbar bleiben, je nach den Wünschen des Kunden und des Architekten. Auf der sichtbaren Seite können verschiedene Arten von Holz ausgewählt werden. Die Wände werden komplett ohne Klebstoffe oder andere chemische Zusätze hergestellt und sind diffusionsoffen. In Kombination mit Lehmputz bieten sie erstklassige Wohnqualität und ein gesundes Wohnklima und zeichnen sich gleichzeitig durch hohe technologische Raffinesse aus.

AUFBAU VON AUSSEN NACH INNEN:

01 Gipsfaserplatte 10 mm
02 Gipsfaserplatte 15 mm
03 Unterkonstruktion aus Holz 50 mm
04 iQwood Holzkonstruktion 90 mm



WANDSTÄRKE 165 mm
